أساسيات التصميم الهيدروليكي لأنظمة الضخ
أهم النقاط الجوهرية (Key Takeaways)
- سرعة التدفق المثلى في خط السحب: 1.0-1.5 m/s، وفي خط الطرد: 1.5-3.0 m/s — تجاوزها يزيد الخسائر بشكل هائل.
- خسائر الاحتكاك تتناسب مع مربع السرعة (Darcy-Weisbach) — مضاعفة التدفق = أربعة أضعاف الخسائر.
- زيادة قطر الأنبوب درجة واحدة يقلل خسائر الاحتكاك 40-60% — أكثر طريقة فعالية لتقليل الضاغط المطلوب.
- أنابيب PVC/HDPE بخشونة 0.0015-0.007 mm أملس بكثير من الحديد المجلفن (0.15 mm) — فرق كبير في الخسائر.
منحنى مقاومة النظام
منحنى مقاومة النظام (System Curve) يمثل العلاقة بين التدفق والضاغط المطلوب للتغلب على مقاومة النظام الهيدروليكي. يتكون من جزأين: الضاغط الساكن والخسائر الديناميكية.

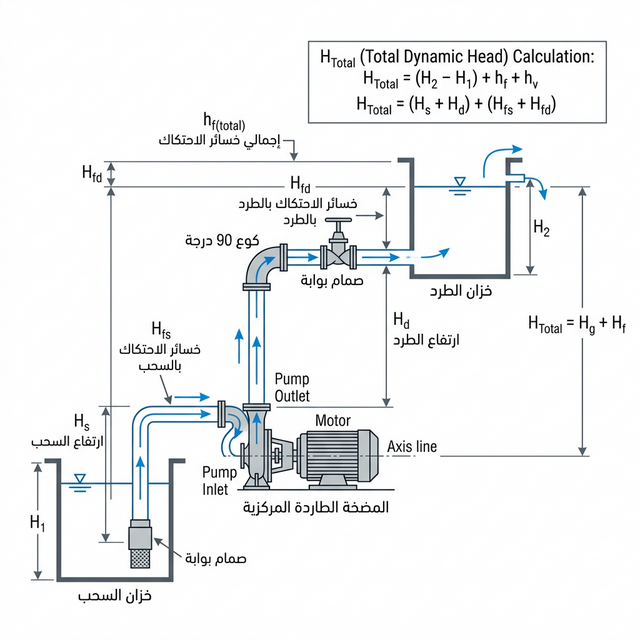

المعادلة الأساسية: H_sys = H_static + H_friction
- الضاغط الساكن (H_static): فرق الارتفاع بين نقطة السحب ونقطة التسليم، مضافاً إليه أي فرق ضغط بين الخزانين. هذا الجزء ثابت ولا يعتمد على التدفق.
- خسائر الاحتكاك (H_friction): خسائر الطاقة الناتجة عن احتكاك السائل بجدران الأنبوب والمقاومة في الصمامات والأكواع. هذا الجزء يتناسب تقريباً مع مربع التدفق:
H_f ∝ Q²
اختيار قطر الأنبوب المناسب
يعتمد اختيار قطر الأنبوب على تحقيق التوازن بين التكلفة الأولية (أنابيب أكبر = تكلفة أعلى) وتكلفة التشغيل (أنابيب أصغر = خسائر أكثر = طاقة أكثر).
القاعدة العملية: اختر القطر الذي يحقق سرعة تدفق بين 1.5 — 3.0 m/s لأنبوب الدفع، و 0.5 — 1.5 m/s لأنبوب السحب.
العلاقة بين التدفق والقطر والسرعة: Q = v × A = v × π(D/2)²
يمكن حساب القطر المطلوب لسرعة معينة: D = √(4Q / πv)
سرعة التدفق المثلى
السرعة المثلى تعتمد على نوع التطبيق:
- أنبوب السحب: 0.5 — 1.5 m/s (سرعة منخفضة لتجنب التكهف)
- أنبوب الدفع: 1.5 — 3.0 m/s للأنابيب الفولاذية، 1.0 — 2.5 m/s للأنابيب البلاستيكية
- الأنابيب الرئيسية الطويلة: 1.0 — 2.0 m/s (تقليل خسائر الاحتكاك)
تجاوز 3.0 m/s يؤدي إلى ضوضاء وتآكل سريع واهتزازات. السرعة أقل من 0.5 m/s قد تسبب ترسب المواد الصلبة. استخدم حاسبة الضاغط الكلي لمشاهدة مؤشر السرعة.
حساب خسائر الاحتكاك
تُحسب خسائر الاحتكاك في الأنبوب المستقيم بمعادلة دارسي-وايزباخ:
h_f = f × (L/D) × (v²/2g)
حيث f هو معامل الاحتكاك (يُحسب من معادلة كولبروك-وايت)، L طول الأنبوب، D القطر، v السرعة، و g تسارع الجاذبية.
بالإضافة لخسائر الأنبوب المستقيم، يجب حساب الخسائر الموضعية في الصمامات والأكواع والمحابس: h_j = ζ × v²/2g حيث ζ هو معامل الخسارة للملحق.
استخدم حاسبة خسائر الأنابيب لحساب هذه الخسائر بدقة.
خطوات التصميم الهيدروليكي
- تحديد التدفق المطلوب (Q): بناءً على احتياجات النظام (استهلاك المياه، المعالجة الصناعية، إلخ)
- حساب الضاغط الساكن: قياس فرق المنسوب بين نقطة السحب ونقطة التسليم
- اختيار قطر الأنابيب: استناداً لسرعة التدفق المثلى
- حساب خسائر الاحتكاك: مجموع الخسائر في الأنابيب والملحقات
- حساب الضاغط الكلي: H_total = H_static + H_friction
- اختيار المضخة: باستخدام المطابقة الذكية
- التحقق من NPSH: التأكد من أن NPSHa > NPSHr + هامش أمان
الأسئلة الشائعة
ما الفرق بين الأنبوب Schedule 40 و Schedule 80؟
الرقم يشير إلى سُمك جدار الأنبوب. Schedule 80 أسمك جداراً ويتحمل ضغطاً أعلى لكن القطر الداخلي أصغر. للتطبيقات العادية (ضغط ≤ 10 بار) Schedule 40 كافٍ.
كيف أقلل خسائر الاحتكاك في النظام؟
أربع طرق: زيادة قطر الأنبوب (الأكثر فعالية)، تقليل عدد الأكواع والصمامات، استخدام أنابيب ملساء (PVC/HDPE بدلاً من حديد مجلفن)، وتقصير مسار الأنبوب.
