دليل تركيب المضخات — من الأساس إلى التشغيل
نظرة عامة
التركيب الصحيح هو أساس التشغيل الموثوق طويل الأمد. أغلب مشاكل المضخات (اهتزاز، تسريب، تلف مبكر للمحامل) ترجع إلى أخطاء في التركيب وليس عيوب في المضخة نفسها. يُقدّر أن 40-50% من أعطال المضخات المبكرة ناتجة عن التركيب غير السليم.
هذا الدليل يُغطي تركيب المضخات الطاردة المركزية الأفقية (IS series وما يشابهها)، مع ملاحظات خاصة ببيئة الشرق الأوسط.
اختيار موقع التركيب
عند اختيار موقع تركيب المضخة، يجب مراعاة العوامل التالية:
- سهولة الوصول: مسافة لا تقل عن 1 متر حول المضخة للصيانة وفك القطع
- التهوية: تهوية كافية لتبريد المحرك — مهم جداً في مناخ الشرق الأوسط حيث درجة الحرارة المحيطة قد تصل 50°C
- الحماية من الفيضانات: للمناطق الصحراوية حيث السيول المفاجئة شائعة، يجب رفع القاعدة 15-30 سم عن مستوى الأرض
- القرب من مصدر السائل: كلما كان خط السحب أقصر، كان أفضل لمنع التكهف
- الإضاءة: إضاءة كافية لقراءة أجهزة القياس وإجراء الصيانة الليلية
- الحماية من الشمس: مظلة لحماية المحرك ولوحة التحكم من أشعة الشمس المباشرة في البيئات الحارة
تصميم الأساس
الأساس الخرساني هو الأكثر شيوعاً وموثوقية. الهدف: تثبيت القاعدة بإحكام وامتصاص الاهتزازات.
المتطلبات الأساسية
| المعلمة | المتطلب |
|---|---|
| وزن الأساس | ≥ 3 أضعاف وزن المضخة + المحرك + القاعدة |
| قوة الخرسانة | ≥ C25 (25 MPa بعد 28 يوم) |
| عمق الأساس | ≥ 200 mm (عادة 300-500 mm) |
| أبعاد السطح | أكبر من القاعدة بـ 100-150 mm من كل جانب |
| براغي التثبيت | J-bolts أو sleeve anchors حسب الحجم |
خطوات صب الأساس
- حفر القالب بالأبعاد المطلوبة وتنظيف القاع
- تركيب حديد التسليح (شبكة 10mm @ 200mm)
- تثبيت قوالب براغي التثبيت بدقة (±2mm من المواصفات)
- صب الخرسانة ودمكها جيداً
- المعالجة بالماء لمدة 7 أيام على الأقل
- الانتظار 14-28 يوماً قبل تركيب المضخة

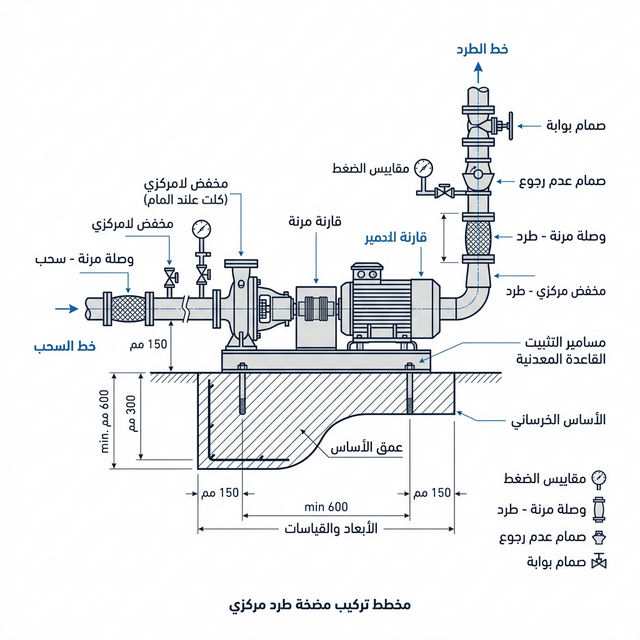

توصيل الأنابيب
الأنابيب يجب أن تُسند بشكل مستقل — يجب ألا يحمل جسم المضخة وزن الأنابيب أبداً.
- وصلة مرنة (Flexible Connector): تُركب على خطي السحب والطرد لامتصاص الاهتزاز ومنع نقل الإجهادات الحرارية
- صمام بوابة (Gate Valve): على خط السحب لعزل المضخة عند الصيانة
- صمام عدم رجوع (Check Valve): على خط الطرد لمنع التدفق العكسي
- مقياس ضغط (Pressure Gauge): على خطي السحب والطرد
- وصلات التفكيك: على كلا الجانبين لتسهيل الصيانة
قواعد حجم الأنابيب
قطر أنبوب السحب يجب أن يكون مقاساً واحداً أكبر من فوهة السحب (مثلاً: فوهة DN80 → أنبوب DN100). استخدم مخفض لامركزي (Eccentric Reducer) عند التوصيل مع جعل الجزء المسطح للأعلى لمنع تجمع الهواء.
استخدم حاسبة قطر الأنبوب لتحديد الحجم المثالي.
المحاذاة (Alignment)
المحاذاة الدقيقة بين محور المضخة ومحور المحرك هي أهم خطوة في التركيب. عدم محاذاة بمقدار 0.05 mm فقط يمكن أن يقلل عمر المحامل بنسبة 50%.
أنواع عدم المحاذاة
- عدم محاذاة زاوية (Angular): محوران يشكلان زاوية بينهما
- عدم محاذاة موازية (Parallel/Offset): محوران متوازيان لكن غير متحدين
- مركبة: كلا النوعين معاً (الأكثر شيوعاً)
طرق المحاذاة
| الطريقة | الدقة | التكلفة | الاستخدام |
|---|---|---|---|
| حافة مستقيمة + فيلر | ±0.1 mm | منخفضة | مضخات صغيرة (< 15 kW) |
| مؤشر ميكانيكي (Dial Indicator) | ±0.02 mm | متوسطة | معظم المضخات الصناعية |
| ليزر (Laser Alignment) | ±0.01 mm | عالية | API 610 / مضخات حرجة |
حدود القبول (API 610)
للتشغيل عند 3000 rpm: عدم محاذاة موازية ≤ 0.05 mm، عدم محاذاة زاوية ≤ 0.03 mm/100mm.
تصميم خط السحب
خط السحب هو الجزء الأكثر حساسية — معظم مشاكل التكهف تنشأ من تصميم خط سحب سيء.
القواعد الذهبية لخط السحب
- قصير قدر الإمكان: كل متر إضافي يزيد خسائر الاحتكاك → يقلل NPSHa
- مستقيم قدر الإمكان: تجنب الأكواع والتحويلات — استخدم أكواع 45° بدلاً من 90° حيث أمكن
- منحدر نحو المضخة: ميل 2-3% صعوداً نحو المضخة لمنع تجمع الهواء
- بدون جيوب هوائية: أي انخفاض في الأنبوب يُشكل فخ هواء يُسبب فقدان التفريغ
- غمر كافٍ: الغمر الأدنى = 2.5 × قطر الأنبوب لمنع دوامات السطح
استخدم حاسبة NPSH وحاسبة ارتفاع التركيب للتحقق من سلامة التصميم.
التشغيل التجريبي
قبل التشغيل الأول، يجب تنفيذ الخطوات التالية بالترتيب:
إجراءات ما قبل التشغيل
- فحص التأريض الكهربائي: مقاومة التأريض < 4 أوم
- فحص عزل المحرك: مقاومة العزل > 1 MΩ (بجهاز ميغر)
- التحقق من اتجاه الدوران: تشغيل المحرك لحظياً (وخز) والتحقق من الاتجاه
- تفريغ الهواء والتعبئة: فتح صمام التفريغ وتعبئة المضخة بالكامل بالسائل
- فتح صمام السحب بالكامل
- إغلاق صمام الطرد جزئياً: لتقليل حمل البدء
خطوات التشغيل الأول
- تشغيل المحرك ومراقبة التيار — يجب أن ينخفض خلال 5-10 ثوانٍ
- فتح صمام الطرد تدريجياً حتى التدفق المطلوب
- فحص الضغط على مقاييس السحب والطرد
- ملاحظة أي اهتزاز أو ضوضاء غير عادية
- فحص درجة حرارة المحامل بعد 30 دقيقة (يجب ألا تتجاوز 80°C)
قائمة التحقق النهائية
| # | البند | المعيار |
|---|---|---|
| 1 | خرسانة الأساس متصلبة | ≥ 14 يوم |
| 2 | البراغي مشدودة بعزم صحيح | حسب الحجم |
| 3 | المحاذاة ضمن الحدود | ≤ 0.05 mm |
| 4 | الأنابيب مسنودة بشكل مستقل | لا حمل على الفوهات |
| 5 | صمام عدم الرجوع مركّب | على خط الطرد |
| 6 | مقاييس الضغط تعمل | سحب + طرد |
| 7 | التأريض صحيح | < 4 Ω |
| 8 | اتجاه الدوران صحيح | فحص بالوخز |
| 9 | المضخة ممتلئة بالسائل | لا فقاعات هواء |
| 10 | درجة حرارة المحامل مستقرة | < 80°C بعد 30 دقيقة |
الأسئلة الشائعة
هل يمكن تركيب المضخة فوق مستوى مصدر السائل؟
نعم، لكن بشرطين: (1) ارتفاع التركيب يجب أن يكون أقل من أقصى ارتفاع سحب (عادة 5-7 متر للمياه عند مستوى سطح البحر)، و(2) خط السحب يجب أن يكون محكماً تماماً. استخدم حاسبة ارتفاع التركيب للتحقق. في المناطق الحارة (الشرق الأوسط)، يقل أقصى ارتفاع سحب بسبب ارتفاع ضغط البخار عند درجات الحرارة العالية.
كم من الوقت يستغرق التركيب الكامل؟
لمضخة أفقية قياسية (IS series، حتى 30 kW): يوم واحد لصب الأساس + 14 يوم انتظار + يوم للتركيب والمحاذاة + نصف يوم للتشغيل التجريبي. إجمالي: ~16 يوم عمل من البدء إلى التشغيل.
هل يمكن التركيب في الهواء الطلق بدون مظلة؟
تقنياً يمكن إذا كان المحرك بدرجة حماية IP55 أو أعلى، لكن لا يُنصح في الشرق الأوسط. التعرض المباشر لأشعة الشمس يرفع حرارة المحرك بمقدار 15-20°C إضافية، مما يُقلل عمره بنسبة 50%. مظلة بسيطة تُطيل عمر المحرك ولوحة التحكم بشكل كبير.
